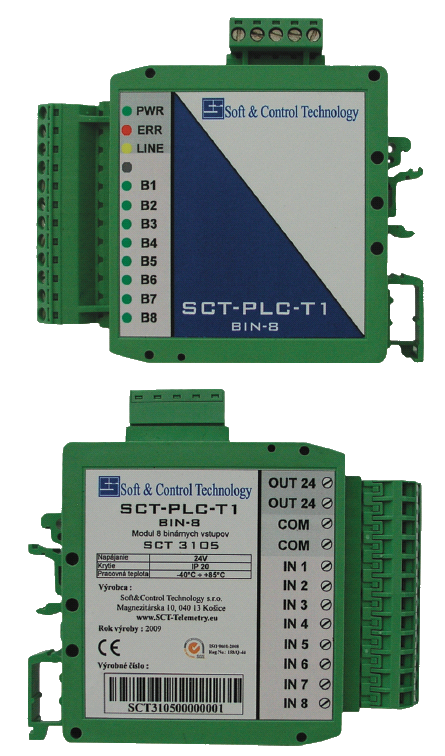

Modul PLC-BIN8
|
Modul pre snímanie binárnych snímačov mechanických, elektronických alebo induktivných snímačov. |
 |
|
Modul je vo vyhotovení na DIN lištu. Komunikuje s riadiacou jednotkou cez rozhranie RS-485 protokolom ModBus-RTU. Identifikačné číslo modulu pre komunikáciu po zbernici je osembitové. Prvé štyri bity udávajú typ modulu, sú nastavené od výrobcu a udané na štítku modulu. Druhé štyri bity sú ručne nastaviteľné mechanickým otočným kódovým prepínačom, prístupným na module. Na module je viacfunkčné tlačidlo. Používa sa k resetovaniu modulu alebo nastaveniu výrobnej (default) konfigurácie. Užívateľ má možnosť nakonfigurovať napäťovú úroveň logickej 1, logickej 0 a čas uznania stavu. Vstupy modulu nie sú navzájom galvanicky oddelené, no sú galvanicky oddelené od zbernice RS-485 a napájania. Vstupy majú ochranu proti prepätiu a elektrostatickým výbojom. Na svorkovnici je svorka napätia 24 V pre napájanie snímačov pripojených na vstupy alebo pre prípad, že sa vyhodnocuje stav kontaktov pripojených na jednotlivé vstupy. Základné parametre
Indikácia
|
 |
